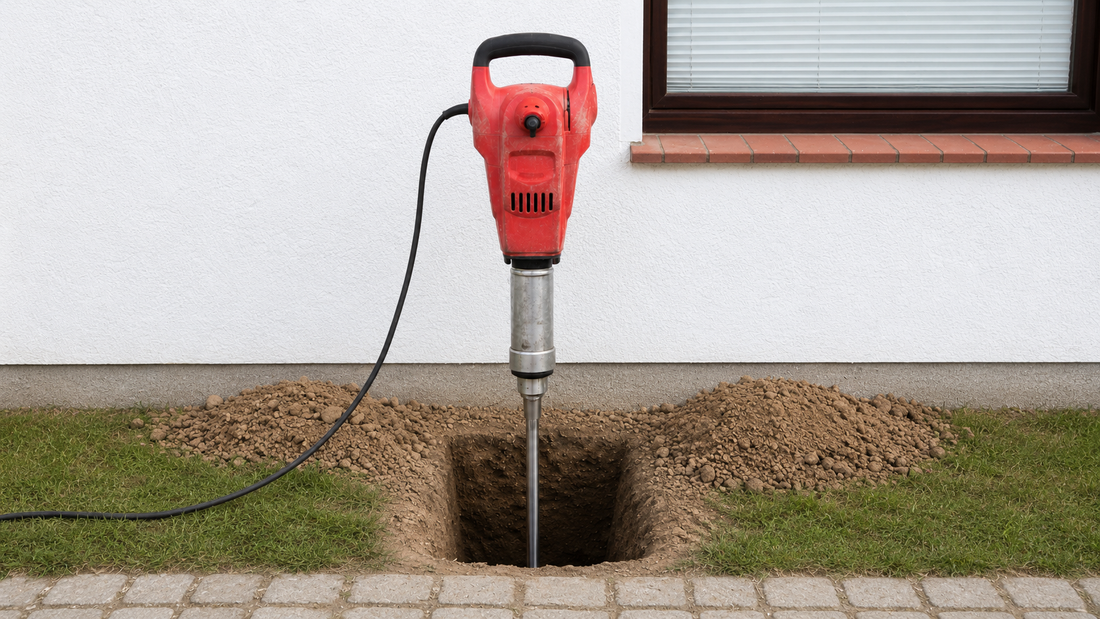

SDS-Max Eintreiber sitzt fest - was jetzt?

Vorab erklärt: Warum klemmt der SDS-Max Eintreiber fest?

Unsere Tiefenerder bestehen aus widerstandsfähigem V4A-Edelstahl. Das Ende der Stangen ist extra angefast, damit sich der Eintreiber "eigentlich" wieder leicht abnehmen lässt.

Trifft der Tiefenerder jedoch auf sehr festen Boden, Steine oder andere Hindernisse, kann ein hoher Widerstand entstehen. Durch die starken Schläge des Bohrhammers kann sich das obere Ende der Erdungsstange verformen oder aufstauchen.

Die Folge: Der Durchmesser der Stange vergrößert sich und das verformte Ende verklemmt sich in der Hülse des SDS-Max Eintreibers.

Sicherheitshinweis

Trage stets geeignete Schutzausrüstung, insbesondere Schutzbrille, Arbeitshandschuhe und bei der Verwendung eines Winkelschleifers zusätzlich Gehörschutz.

Achte außerdem darauf, dass die Arbeitsstelle sicher zugänglich ist und keine Leitungen oder Kabel beschädigt werden können.

Schritt 1: Bohrhammer abnehmen

Steck den Bohrhammer aus, entkupple ihn vom SDS-Max Eintreiber und lege ihn außerhalb des Arbeitsbereichs ab.

Achtung: Versuche nicht, den festsitzenden Eintreiber durch seitliches Bewegen oder Verkanten des Bohrhammers zu lösen. Dadurch können sowohl die Werkzeugaufnahme als auch der Eintreiber beschädigt werden.

Schritt 2: Eintreiber mit einem Stemmeisen lösen

Setze ein stabiles Stemmeisen von unten an der Hülse des Eintreibers an. Schlage anschließend vorsichtig mit einem Hammer gegen das Stemmeisen, sodass der Eintreiber nach oben bewegt wird.

Wichtig ist, nicht nur an einer Stelle zu schlagen. Arbeite dich rund um den Eintreiber und setze das Stemmeisen nacheinander von verschiedenen Seiten an. Dadurch wird die Hülse möglichst gleichmäßig belastet und verkantet sich nicht zusätzlich.

Oft lässt sich der Eintreiber bereits mit dieser Methode von der Erdungsstange lösen.

Schritt 3: (falls Eintreiber sich noch nicht gelöst hat) Hülse vorsichtig längs einschneiden

Sitzt der Eintreiber weiterhin fest, kann die Hülse mit einem Winkelschleifer vorsichtig eingeschnitten und entlastet werden.

Setze dafür einen geraden Längsschnitt entlang der Hülse. Der Schnitt darf ausschließlich bis zum Absatz des Eintreibers reichen. Schneide keinesfalls darüber hinaus.

Achte darauf, möglichst nur die Hülse zu öffnen und die darunterliegende Erdungsstange nicht unnötig tief zu beschädigen.

Warum hilft der Längsschnitt?
Durch den Schnitt kann sich die zuvor geschlossene Hülse im Durchmesser leicht aufweiten. Die Klemmkraft nimmt dadurch ab und der Eintreiber lässt sich leichter nach oben abziehen beziehungsweise abschlagen.

Schritt 4: Eintreiber nach oben abschlagen

Setze das Stemmeisen erneut von unten an und schlage den Eintreiber vorsichtig nach oben.

Arbeite auch hierbei wieder gleichmäßig von mehreren Seiten. Nach dem Aufschneiden der Hülse sollte sich der Eintreiber deutlich leichter lösen lassen.

Schritt 5: Verformtes Stangenende nacharbeiten

Kontrolliere nach dem Abnehmen des Eintreibers das Ende des Tiefenerders. Meist ist dort eine leichte Verdickung oder Verformung sichtbar.

Schleife das Ende rundherum gleichmäßig ab und stelle die Fase wieder her. Entferne nur so viel Material, wie erforderlich ist, damit der SDS-Max Eintreiber wieder problemlos aufgesetzt werden kann.

Scharfe Kanten und überstehende Materialstellen sollten vollständig entfernt werden.

Schritt 6: Tiefenerder weiter eintreiben

Setze den SDS-Max Eintreiber wieder auf die nachbearbeitete Erdungsstange und verbinde ihn mit dem Bohrhammer. Anschließend kann das Eintreiben des Tiefenerders fortgesetzt werden.

Beobachte dabei, ob erneut ungewöhnlich hoher Widerstand auftritt. Ist der Untergrund sehr steinig, kann es sinnvoll sein, die Position des Tiefenerders geringfügig zu verändern.

Kann der aufgeschnittene Eintreiber weiterverwendet werden?

Wurde der Längsschnitt sauber ausgeführt und nur bis zum vorgesehenen Absatz gesetzt, kann der SDS-Max Eintreiber in der Regel weiterhin verwendet werden.

Prüfe ihn vor der weiteren Nutzung auf Risse, starke Verformungen oder andere Beschädigungen. Bei erheblichen Schäden sollte der Eintreiber aus Sicherheitsgründen ausgetauscht werden.

Fazit

Ein festsitzender SDS-Max Eintreiber entsteht meist durch ein verformtes Ende der V4A-Erdungsstange. Zunächst sollte immer versucht werden, den Eintreiber mit einem Stemmeisen gleichmäßig von unten zu lösen.

Reicht das nicht aus, kann ein kontrollierter Längsschnitt in der Hülse die notwendige Entlastung schaffen. Nach dem Rundschleifen und erneuten Anfasen des Tiefenerders lässt sich die Arbeit normalerweise direkt fortsetzen.
